Dulu beli modem GSM yang punya slot antenna tapi malah tidak berfungsi dengan baik karena sinyalnya naik turun loading lama bikin kesal, speednya 21 Mbps tapi karena sinyalnya kurang kuat tetap saja nggak berguna.

Bikin antenna tapi nggak punya pigtail buat memasangnya ke modem, mau di bongkar sayang masih baru mau beli pigtail malah nggak ada yang jual. Akhirnya Googling nggak ketemu juga caranya  harganya lumayan mahal, paling murah sekitar Rp 35.000 + ongkos kirimnya  hampir Rp 100.000 . Akhirnya setelah utak atik dan bongkar-bongkar barang elektronik rusak ketemu sama jack audio stereo earphone dan ternyata ukurannya sama dengan slot antenna modem dan lagi gratis he..he…

Baiklah untuk membuat pigtail yang menghubungkan slot antenna modem dengan kabel antenna dapat menggunakan Jack audio stereo, harganya murah sekitar Rp 2.000

Untuk membuatnya perlu beberapa peralatan seperti berikut ini:

Solder, cutter, tang kombinasi, tang lancip, batu asah atau ampelas, super glue dan yang utama adalah sebuah Jack audio stereo. Kalau nggak punya pinjam sebentar punya tetangga

Cara membuatnya:

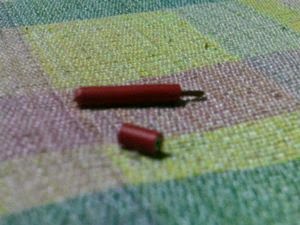

Pertama-tama jack stereo di bongkar seperti gambar berikut ini



TerTrus dipotong ujungnya dengan tang

 Pisahkan ketiga bagian jack, Bagian yang digunakan adalah bagian ujung-ujungnya. Sedangkan bagian tengahnya tidak di pakai. Buang plastik yang menempel

Sekarang tinggal mencari isolasi kabel yang pas untuk di masukkan pada rongga jack tadi, pendek saja kira-kira 4 Mm.

Bila sudah pas, bagian tengah dipotong agar sama dengan panjang selongsong luar terus di asah biar rapi.

Demikian juga ujung belakangnya

Sekarang bagian selongsong dan bagian tengah disolder dengan kabel

Setelah di solder barulah di gabungkan dan di beri lem biar tidak lepas

Nah sekarang pigtail sudah jadi tinggal hubungkan dengan antenna dan colokkan ke slot antenna modem, Internet lancar dan sinyal kuat

Selamat mencoba!!! (nihdi)

ANTENA MODEM GSM 2

ANTENA MODEM GSM 2

Kali ini saya posting lagi antena modem, tapi yang ini khusus untuk diluar ruangan. Buat di pasang di tiang atau di atap rumah dan di jamin internetan juga makin lancar. Pertama siapkan dulu bahan dan perlengkapannya yaitu :

1.    Kasa nyamuk atau kawat ayam

2.    Cutter

3.    Tang

4.    Gergaji besi

5.    Paku besar atau pensil bulat

6.    Pipa Paralon 1 inchi kira-kira 10 Cm

7.    Tutup air mineral 2 buah

8.    Kawat email atau kawat tunggal berisolasi (diameter 0,4 keatas)

9.    Super glue

10. Isolasi tape ukuran besar

Cara membuatnya

gulung kasa nyamuk hingga membentuk silinder dengan diameter ± 1 inchi

Potong pipa paralon 1 inchi dengan panjang 3 Cm 2 buah dan 1-2 Cm 1 buah.

Letakkan sekitar 1 cm dari bagian ujung ujungnya dan tengah, terus di beri glue secukupnya.

Add caption





Setelah lemnya kering di balut dengan isolasi tape besar agar membentuk silinder.





Kawat email digulung pada paku atau pensil sebanyak 10 lilitan lalu diberi jarak sekitar 2 Cm lalu digulung lagi sebanyak 10 lilitan, buatlah sebanyak 10 buah lilitan atau lebih(semakin banyak jumlahnya semakin kuat kerja antenna ini)





Masukkan ujung kawat tadi ke tutup botol lalu di masukkan kedalam silinder kasa.

Ujung kawat yang satunya lalu di masukkan lagi ke tutup botol yang kedua.

Ujung kedua kawat di tarik agar tegang lalu dibuat simpul agar tidak kendor.Yang harus diperhatikan kawat tidak menyentuh kasa demikian juga ujung-ujungnya.



Sekarang antenna sudah jadi, tinggal memasang kabel, bagian kabel yang terbuat dari kawat di ikat pada ujung kawat antenna dan bagian serabutnya di ikatkan pada kasa.





Tinggal meletakkannya pada tiang, usahakan lebih tinggi dari atap seng. Selain untuk di luar ruangan antenna ini juga bisa di pakai untuk di dalam ruangan.



Selamat berkreasi ! (nihdi)
